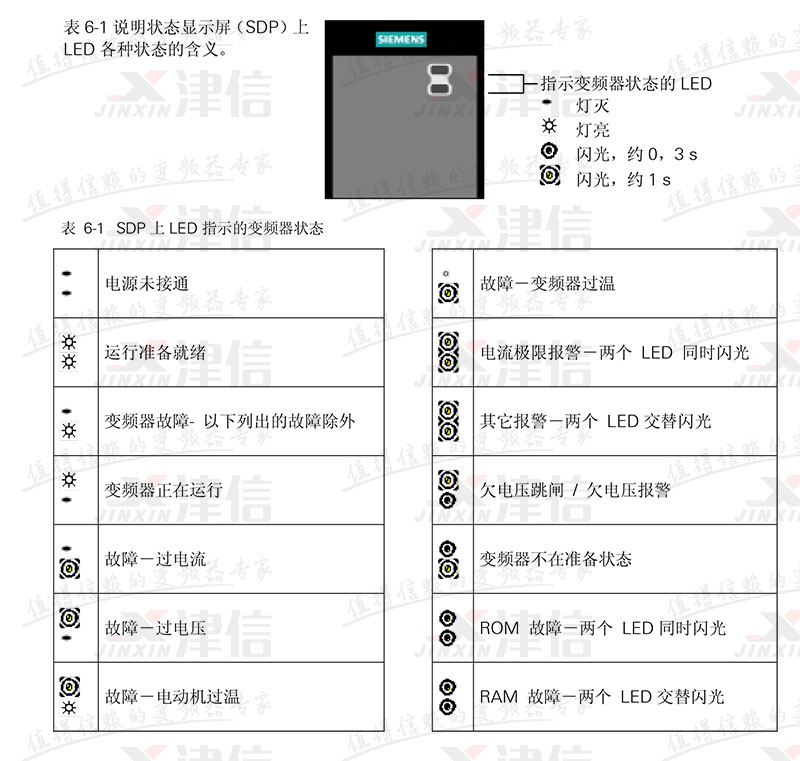

將報警原因排除后，報警代碼會自動清除。

一、調試前準備
確認電機與變頻器已正確連接，且電機處于空載狀態 。

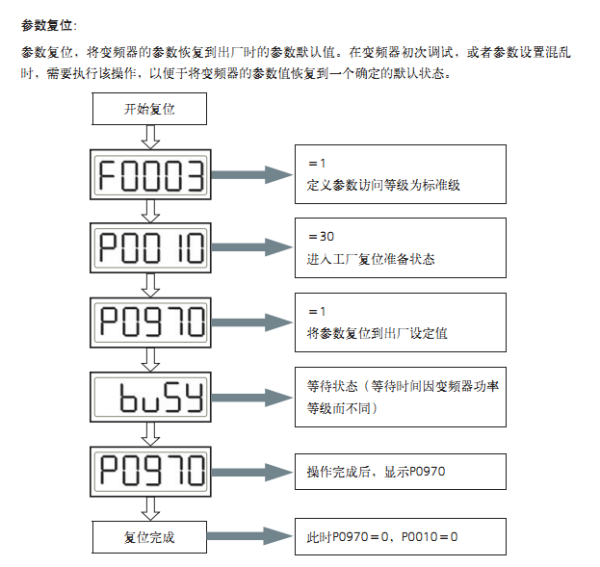

二、 恢復出廠設置

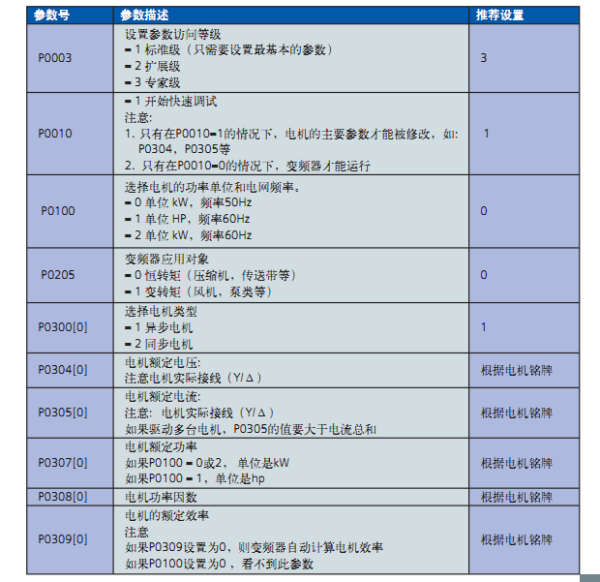

三、設定電機參數

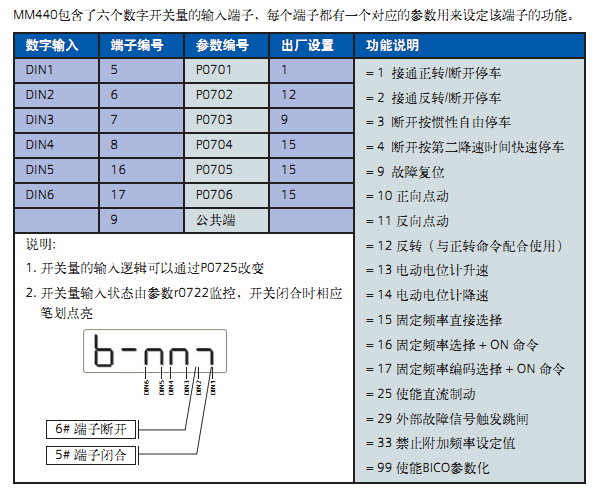

四、設定開關量輸入信號參數

如果使用模擬量控制頻率需要設定模擬量相關參數

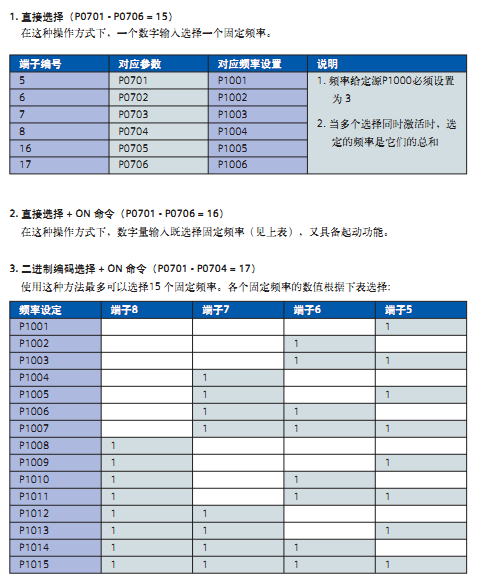

如果使用多段速功能需要設定多段速參數

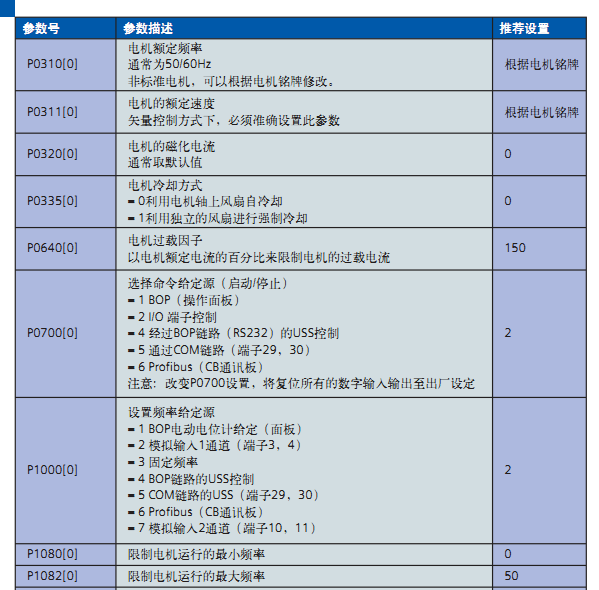

下面是參數設置實例，僅供參考：

• DIP開關為2 ? OFF=50HZ （一般為默認，不用調
• P0010=1 ? ? ? 調試參數過濾器：快速調試
• P0003=1 ? ? ? 用戶訪問級：標準級，可以訪問最經常使用的一些參數
• P0100=0 ? ? ? 使用地區：歐洲[kW]，缺省值50Hz
• P0304=380V ? ?電機額定電壓：
• P0305=28A ? ? 電機額定電流
• P0307=11KW ? 電機額定功率
• P0310=50Hz ? ?電機額定頻率
• P0311=726 ? ? ?電機額定速度
• P0700=1 ? ? ? ?選擇命令源：BOP（鍵盤）設置
• P1000=1 ? ? ? ?頻率設定的選擇：電動電位計給定

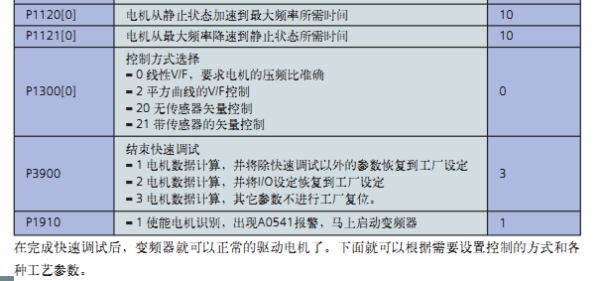

• P3900=1 ? ? ? ?快速調試結束 ? ? ? 顯示BUSY

按面板上電機啟動鍵起動電機后停止再進行其它的設置

• P0003=3 ? ? ? ?用戶訪問等級：專家級（可以訪問所有參數）
• P0700=2 ? ? ? ?選擇命令源：由端子排輸入
• P1000=2 ? ? ? ?頻率設定值的選擇：模擬量給定
• P0701=9 ? ? 5號端子 ? ? 數字輸入1的功能，故障確認
• P0702=0 ? ? 6號端子 ? ? 數字輸入2的功能，禁止輸入
• P0703=1 ? ? 7號端子 ? ?數字輸入3的功能，ON/OFF1（接通正轉/停車命令1）
• P0704=2 ? ? 8號端子 ? ?數字輸入4的功能，ON reverse/OFF1（接通反轉/停車命令1）
• P0971=1 ? ? 從RAM到EEPROM的數據傳送
• BUSY ? ? ? 調試結束

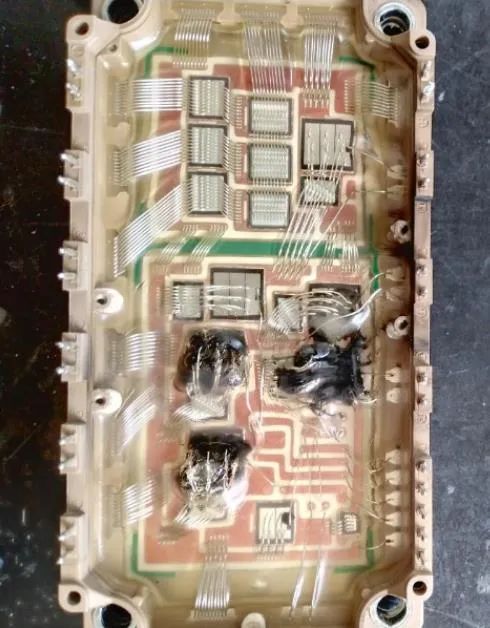

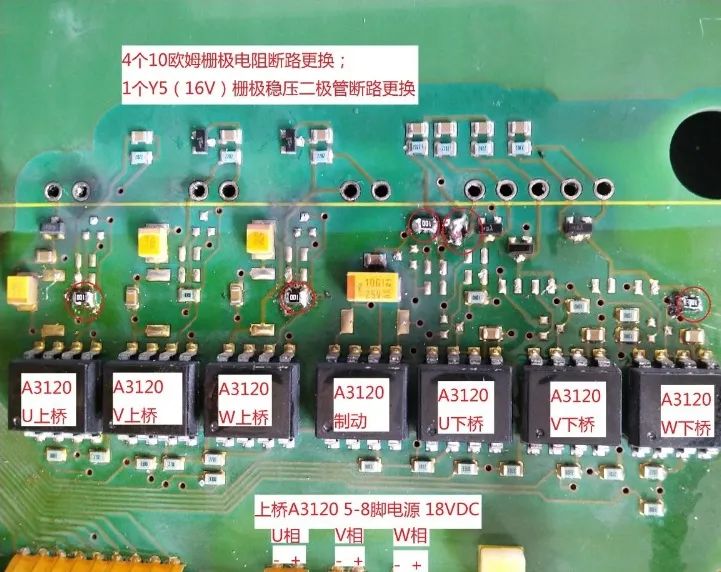

首先進行靜態檢測，發現下橋IGBT的U、W兩項短路。拆機后觀察驅動板， 發現驅動芯片HCNW3120周邊電路元件有明顯炸黑現象，尤其是U、W上橋和W下橋的G極回路電阻10歐姆發黑斷路，制動的G極回路電阻10歐姆發黑斷路、保護穩壓二極管Y5（16V）炸飛。

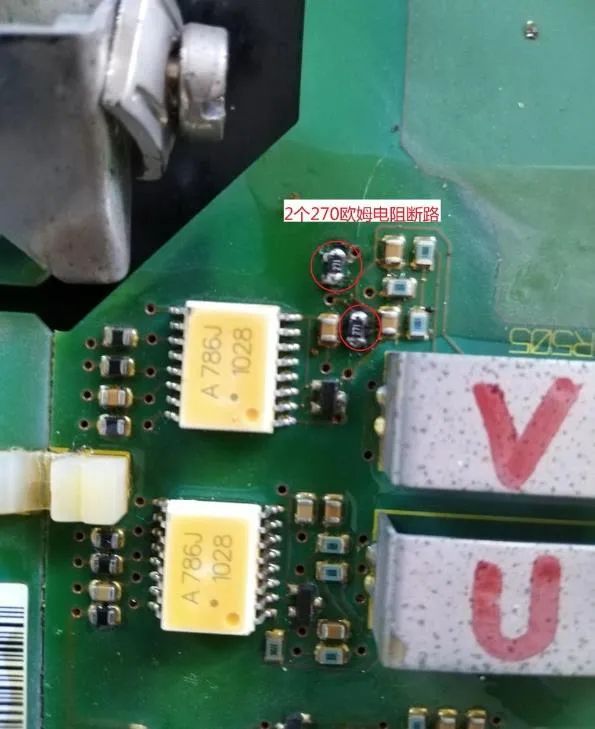

觀察U、V輸出電流檢測的2個芯片A786周圍電路元件，發現V相電流檢測A786附近有2個貼片電阻（270歐姆）發黑斷路；

對觀察到的故障元器件進行更換處理。

接下來，將IGBT模塊焊下處理。

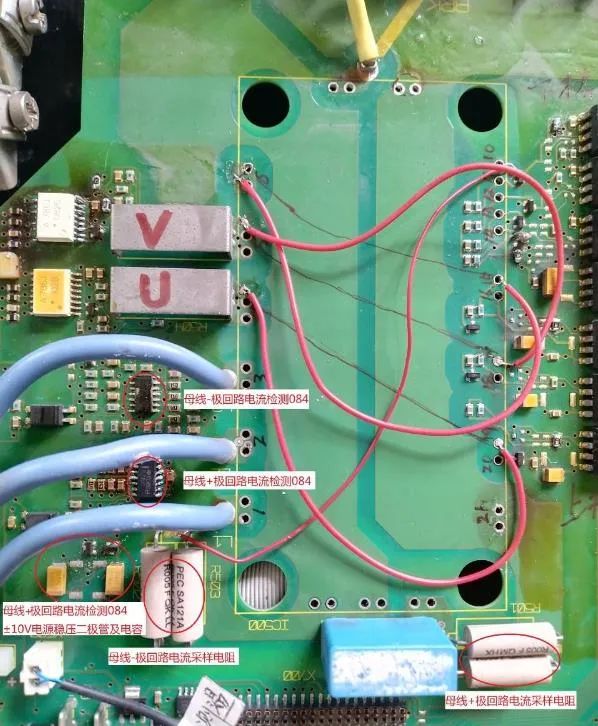

用4條線屏蔽報警，用預制扁平電纜連接驅動板、三角板、IO板、CPU板、面板；連接散熱器溫度傳感器（用4.7K電阻代替），端子+DC、-DC接入530V直流電

上電做單板測試，面板顯示報警F0001，輸出過電流！顯然是U、V相A786光耦電路故障。分別測2個U、V相A786光耦的輸入側電源1-8腳電壓，都為3點幾V，實際應為5V！說明光耦輸入側電源故障。

根據電路圖分析U、V相A786光耦的輸入側1-8腳電源，分別取自相應驅動芯片HCNW的輸出側5-8腳，18VDC經2個270歐姆電阻后給5.1V穩壓二極管送給A786 的1-8腳

測這3個18VDC電源，只有6.XV！顯然，來自開關電源板的18VDC故障！三路18VDC都有故障，說明3路電源的濾波電容失效！直接更換開關電源板上的所有電解電容，18VDC電源正常。

再次上電，無報警；運行正常，更換IGBT模塊后帶負載測試，正常。

1. 西門子變頻器供電電源故障
2. 西門子變頻器的供電電源電壓（P0210）和與之對應的直流回路電壓（r0026）低于規定的限定值（P2172）
3. 硬件故障

解決方法

1. 首先確認電源電壓（P0210）必須在銘牌數據限定的數值以內；
2. 對于瞬間的掉電或電壓下降必須是不敏感的，使能動態緩沖（P1240=2）。 　　

維修案例

一、不能啟動報A0503故障、啟動報F0003故障。

首先檢測R0026，如果 R0026<420V，用萬用表測直流母線端子電壓=530V左右，說明機器內部的PCB板上的直流電壓檢測電路出了問題(788J的13腳通到控制板插針處，應有2.5V左右的直流電壓。A、B、C尺寸的機器沒有788J，檢測電路設計有所不同。各別元器件損壞或變值，如果直流母線電壓也同樣低，說明進線電壓或整流二極管(6個)有一個或幾個斷路。

如果 R0026=0，有幾種可能：

1. 檢測電路，D、E、F尺寸機器，在788J光耦及周圍元件。
2. 電源驅動板上的EEPROM不良，
3. 電流檢測單元光耦及周圍元件有斷路(用示波表測量786J的11腳和13腳，沒有波形)。

二、送電不報A0503，啟動后報A0503。

說明檢測的電壓還不是很低>420V，這時不帶負載也可能不報，帶負載以后故障明顯。檢查進線電路，如：斷路器是否缺相，線頭是否壓緊等等。特別是在帶負載以后隨著頻率升高，直流母線電壓表現持續下降的情況下更有可能。再者，可能是母線上的大濾波電容失效。

三、送電不報A0503，啟動后隨著頻率升高，到一定頻率后開始報A0503，直到報F0003。

類似故障跟第二點有點相似，可能性最大的就是進線部分、斷路器壓線螺絲沒壓緊、斷路器有質量問題(用手摸斷路器有發熱感)。實際上，西門子變頻器電壓檢測電路設計并沒有什么傳感器，它只是通過取整流后的直流母線中間電壓，經過分壓、降壓、再整流后跟開關電源出來的5V穩壓電路進行比較。

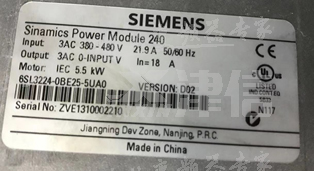

用戶送修一臺西門子G120變頻器，型號為：6SL3224-0BE25-5UA0，故障現象是送電無顯示。以下是功率單元銘牌信息：

客戶描述現場現象為：上電無顯示。更換好的控制單元，發現送上主電源后，在正常顯示大約5秒左右，也再次變成無顯示。

二、維修過程：

經過送修檢測，分析是功率單元的開關電源有異常。

根據內部線路，檢測發現功率卡傳送至控制單元接口中，有一路電源測量是36V，這路電壓值偏高，足以把控制單元一并燒壞，從而導致控制單元也無顯示。整理接口引腳定義：2，4，7，9為公共地端，測量1腳電壓為36v，其正常值應為29v左右，可以判斷故障點在這部分電路。

進行單板測試，開關電源工作正常，反饋關斷也正常，進一步分析應該是開關電源的振蕩回路有異常，導致開關電源不正常工作。根據圖紙，檢查開關變壓器的自供電繞組形成的振蕩芯片的供電電源部分，測量相關元器件，發現起振電容有異常。

該電容標稱值為：25v/33uf，測量容量減小，漏電嚴重。后更換該電容，測量接口中1號腳電壓為29V，然后整機送電測試，顯示正常，原故障消除。

二、故障原因

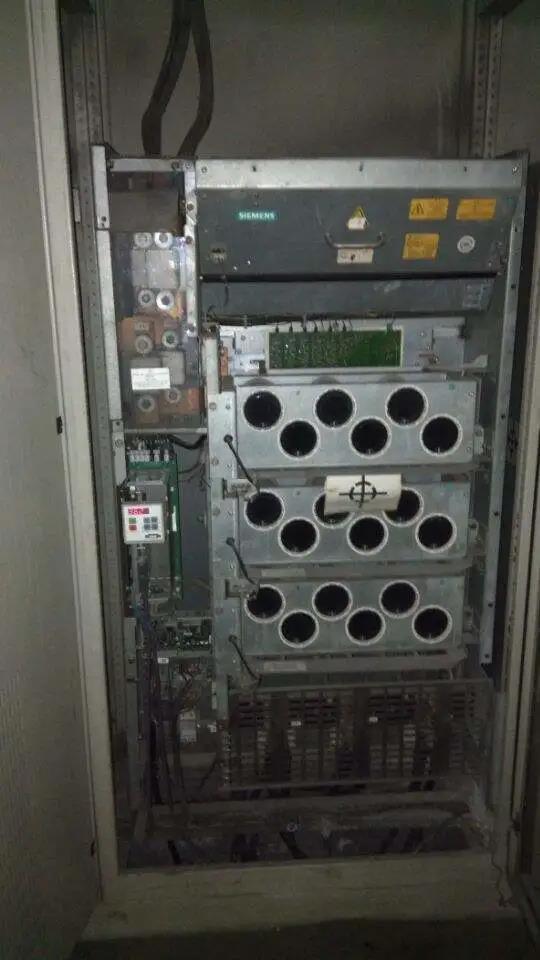

西門子G130變頻器F30022故障解釋為功率單元：U_ce故障，可能的原因包括：

1. 光纜斷開。
2. 缺少 IGBT 控制組件的電源。
3. 功率單元的輸出端短路。
4. 功率單元半導體損壞。

故障值（r0949, 二進制）：

• 位 0：相位 U 短路
• 位 1：相位 V 短路
• 位 2：相位 W 短路
• 位 3：反射器使能故障
• 位 4：U_ce 累積誤差信號中斷

三、維修過程

1. 首先檢查內部整流模塊，逆變模塊，測量二極管特性正常。滿足送電條件，將變頻器送電，根據開機步驟，啟動變頻器，依舊報警F30022
2. 查看歷史故障值參數r0949：4。代表的是W相有短路，進一步檢測相關線路器件；
3. 觸發三相igbt均正常，排除IGBT的故障。
4. 檢測三相驅動回路光纖電纜正常，因此判斷是W相IGBT驅動板故障。
5. 更換W相IGBT驅動板進行，測試正常
6. 至現場安裝使用，觀察運行，未再報警F30022，原故障修復。

一、不能啟動報A0503故障、啟動報F0003故障。

出現類似這樣故障，首先觀察 r0026=?，如果 r0026<420V，用萬用表測直流母線端子電壓=530V左右，說明機器內部的PCB板上的直流電壓檢測電路出了問題(788J的13腳通到控制板插針處，應有2.5V左右的直流電壓。A、B、C尺寸的機器沒有788J，檢測電路設計有所不同。各別元器件損壞或變值，如果直流母線電壓也同樣低，說明進線電壓或整流二極管(6個)有一個或幾個斷路。

如果 r0026=0，有幾種可能：

1. 檢測電路，D、E、F尺寸機器，在788J光耦及周圍元件。
2. 電源驅動板上的EEPROM不良，
3. 電流檢測單元光耦及周圍元件有斷路(用示波表測量786J的11腳和13腳，沒有波形)。

二、送電不報A0503，啟動后報A0503。

說明檢測的電壓還不是很低>420V，這時不帶負載也可能不報，帶負載以后故障明顯。檢查進線電路，如：斷路器是否缺相，線頭是否壓緊等等。特別是在帶負載以后隨著頻率升高，直流母線電壓表現持續下降的情況下，更有可能。再者，就是母線上的大濾波電容失效(使用多年后)可能。

三、送電不報A0503，啟動后隨著頻率升高，到一定頻率后開始報A0503，直到報F0003。

類似故障跟第二點有點相似，可能性最大的就是進線部分、斷路器壓線螺絲沒壓緊、斷路器有質量問題(用手摸斷路器有發熱感)。際上，西門子變頻器電壓檢測電路設計并沒有什麼傳感器，它只是通過取整流后的直流母線中間電壓，經過分壓、降壓、再整流后跟開關電源出來的5V穩壓電路進行比較。

一、故障現象

用戶反應變頻器的故障現象為現場偶爾報警F30021 ，西門子變頻器報F30021是一種常見故障，一般是由于功率單元接地故障導致的。

二、故障原因分析：

功率單元檢測出一個接地，首先判斷可能有以下幾種原因：

• 功率單元電纜接地
• 電機線圈間短路或者接地
• 電流互感器損壞

進一步進行故障確認

首先檢查內部整流模塊，逆變模塊，測量二極管特性正常。滿足送電條件，將變頻器送電，根據開機步驟，啟動變頻器，檢測發現不接馬達啟動后，變頻器顯示輸出電流25A左右。帶負載測試時顯示輸出電流103A，鉗形表測量三相輸出電流分別為76A、75A、77A。拔掉CT信號插頭，電流顯示情況依舊。三相輸出電流雖然有不一致，但在這家用戶是正常情況，是由于內部控制模式導致的。

其次測試和接地相關的部件是否正常， 一般來說接地故障跟CT、CIB卡、IGBT驅動卡、電源卡電壓不穩有關，其中最大的可能性是IGBT驅動板。

分別檢測以上部件，并將部分器件表面環境溫度升到65℃做測試，均未發現故障。

接下來最可能的原因就是電流互感器故障導致接地，更換一只電流互感器后上電檢測，報警消失，故障排除。

三、故障修復總結：

雖然最后故障的修復是通過更換電流互感器解決的，但是對故障中可疑部件的全面檢測是必不可少的，很多類似故障往往是由于多個部件的復合原因?qū)е拢虼藢τ诮蛐艁碚f，必須確保檢測過程的嚴謹，最后的修復也就水到渠成。
